1020805 Gema Offtifeed pp07 Prise Ventil
Marke: Gema
Code: 1020805
Typ: Original

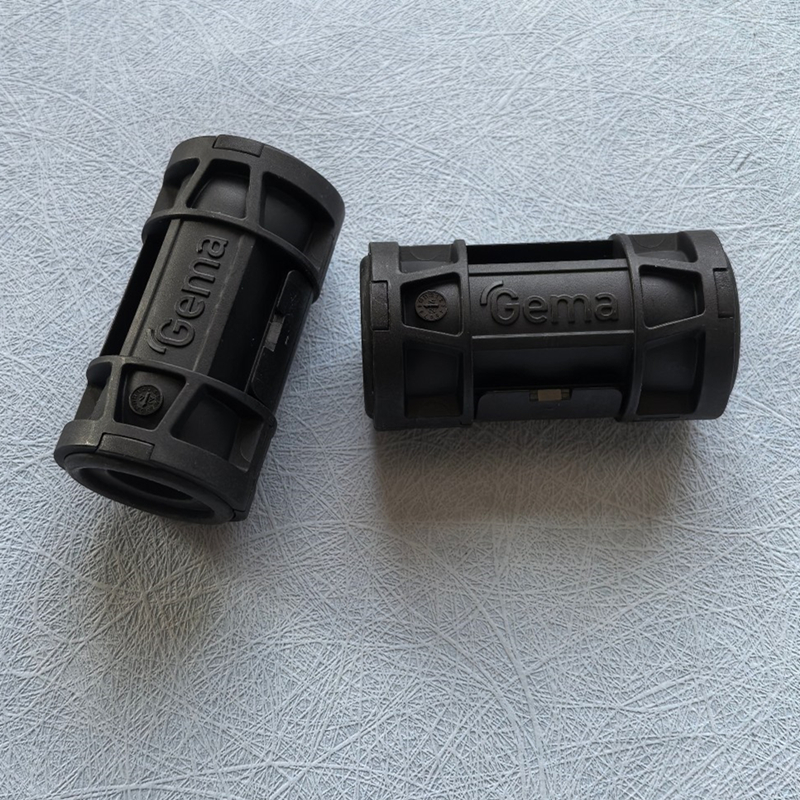

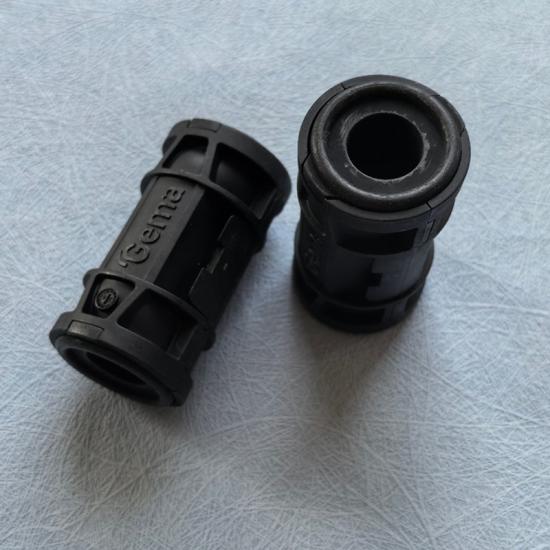

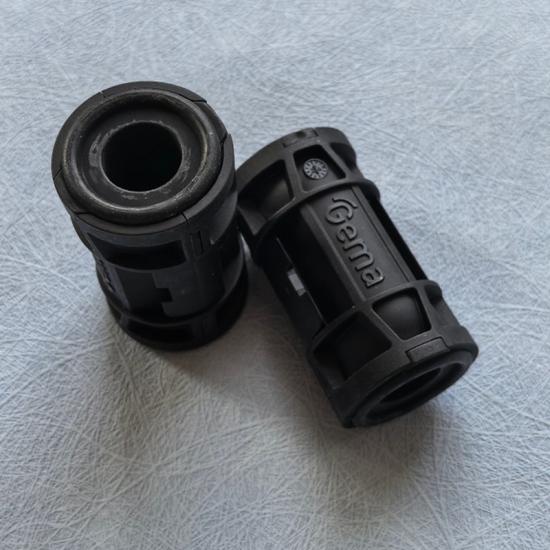

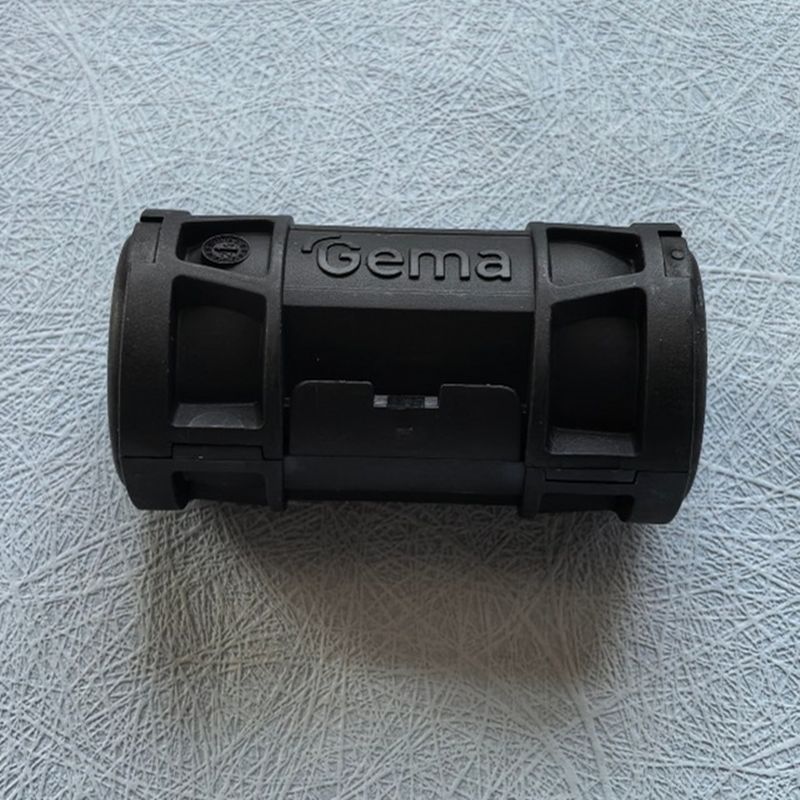

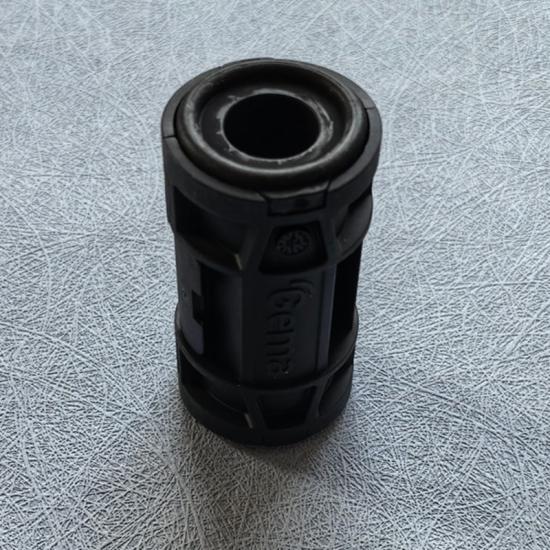

1020805 Prise -Ventil für Gema Pulverpumpe OPTIFED PP07
OPTIFED 4.0 (PP07/PP07-S)
OPTIFED 4,0 Pulverpumpe (PP07)-komplett (pos. 1-9) 1020 430
OPTIFED 4,0 Pulverpumpe (PP07-S)-komplett (pos. 1-6, 10-12) 1020 440
1 Pulverkammer â comuliert (siehe entsprechende Ersatzteilliste)
2 Schalldämpfer â 1/2 "1006 969
3 Pneumatic Group â vollständig (siehe entsprechende Ersatzteilliste)
4 Mainboard â Comor 1020 104
5 Anzeigemodul - Complete 1016 629
6 Schutzfilterunterstützung â vollständig (siehe entsprechende Ersatzteilliste)
7 Schutzkappe für Stecker Socket 265 446
8 Schutzkappe für Stecker 265 438
9 Steckerschraube - M12 1006 905
10 Power Pack â Comor 1020 107
11 Schutzkappe für Stecker Socket 206 474
12 Sicherung â 2 bei 221 872#
Pneumatische Gruppe
1 Drosselklappenventil â Comor 1016 590
2 Schraube M3x10 mm 216 739
3 Magnetventil - 5/2 AP, 24 V DC 1020 404
4 Magnetventil 2x3/2 AP, 24 V DC 1020 403
5 Magnetventil - 5/3 AP, 24 V DC 1020 405
6 Schalldämpfer - M5 1020 410
7 Ellbogengelenk â 1/4 "-10 mm 1000 219
8 Ellbogengelenk â 1/8 "-8 mm 251 372
9 Patrone (Vakuumsaugdüse) 1020 409
10 Stecker â 1/4 "263 834
11 Schraubnippel â 1/8 "-6 mm 240 095
12 Ellbogengelenk â 1/8 "-4 mm 1005 258
13 Kunststoffrohr - 8/6 mm 103 756*
14 Ellbogengelenk â 1/8 "-8 mm 252 182
Pulverkammer
Pulverkammer - komplett (pos. 1 23) 1019 460
1 y-Stück 1006 962
2 Schlauchklemme - 17 mm 1001 729
3 Pulverschlauch - 16/23 mm 1010 040*#
4 Gewindehülle 1020 416
5 Rohranschluss (ohne Pos. 6) 1020 413
6 O-Ring-38x2 mm 1020 431##
7 Schraubnippel â 1/8 "-8 mm 240 087
8 Schraubnippel â 1/8 "-6 mm 240 095
9 Filterelement (ohne Pos. 10) 1019 465#
10 O-Ring-39x3 mm 1020 433##
11 Klammer 1020 424
12 Allen -Zylinderschraube - M5x35 mm 1005 185
13 Stecker â 1/8 "263 826
14 Rohr (ohne Pos. 15) 1019 464
15 O-Ring-48x3 mm 1020 432
16 Filterendstück (ohne Pos. 10 und 17) 1019 466
17 O-Ring-24x3 mm 1020 434
18 Ellbogengelenk â 1/8 "-8 mm 251 372
19 Ellbogengelenk â 1/8 "-6 mm 254 061
20 Prise Ventil - Complete 1020 805#
21 Erdungskabel 1006 990
22 Allen Zylinderschraube - M6x10 mm 216 399
23 Shake Proof Waschmaschine - M6 216 054
30 Pulverschlauch - 16/23 mm 1010 040*#
44 Wartungssatz (klein), bestehend aus: 1020 444
Pos.
9: Filterelement (2x) 1019 465#
Pos.
10: O-Ring-39 x 3 mm (4x) 1020 433#
Pos.
20: Prise Ventil - komplett (4x) 1020 805#
45 Wartungssatz (groß), bestehend aus: 1020 449
Pos.
6: O-Ring-38x2 mm (4x) 1020 431##
Pos.
9: Filterelement (2x) 1019 465#
1019 470#
Pos.
10: O-Ring-39 x 3 mm (4x) 1020 433#
Pos.
15: O-Ring-48x3 mm (4x) 1020 432
Pos.
20: Prise Ventil - komplett (4x) 1020 805#
Pos.
6: Schutzfilterelement "Complete (6x)" Siehe "Schutzfilter
Halter"
Schutzfilterhalter
1 Filterring â Comor 1020 436
2 Allen -Zylinderschraube - M4x12 mm 1016 278
3 Waschmaschine - 4,3/9x0,8 mm 215 791
4 Schraubnippel â 1/8 "-8 mm 240 087
5 Schraubnippel â 1/8 "-6 mm 240 095
6 Schutzfilterelement - Complete 1019 470#
7 Schraubnippel â 1/4 "-10 mm 266 990
Verbindungsmaterial
1 Dose Buskabel - 0,5 m 1002 655
Dose Buskabel - 4,5 m 387 592
Dose Buskabel - 5,5 m 388 521
Dose Buskabel - 6,5 m 388 530
Dose Buskabel - 10,0 m 1010 407
Dose Buskabel - 20,0 m 389 560
1,1 BUS -Anschlusswiderstand (nicht gezeigt) 387 606
2 Signalkabel (Rückdruck) 1,5 m 1007 007
3 SPS -Anschlusskabel - 5 m 1003 651
SPS -Anschlusskabel - 30 m 1004 112
4 Hauptkabel â Ch 382 493
Hauptkabel - Schuko 382 485
Netzkabel â USA 382 507
