GEMA AP01.1 Pumpenfilterelement 1014060
Marke: Gema
Code: 1014060
Typ: Original und nicht originell

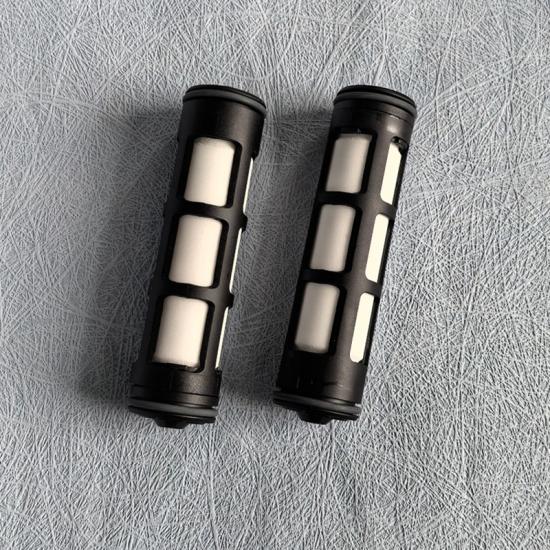

1014060 Filterelement für GEMA -Anwendungspumpe Optispray AP01.1
Optispray AP01.1 Anwendungspumpe
Optispray AP01.1 Anwendungspumpe â Complete (Pos. 1-14, 24, 27) 1015 447
1 Allen -Zylinderschraube - M5x130 mm 1010 431
2 oberes Ende 1010 428
3 Filterelement â â µm, komplett 1014 060#
4 Allen Zylinderschraube - M5x35 mm 1005 185
5 Filterelement Körper 1010 046
6 Prise Ventilschlauch - DN7.5 1017 438#
6.1 geflochtene Hülse-Fit-up-Hilfskit für POS.
6 (nicht gezeigt) 1005 270
7 Allen -Zylinderschraube - M5x65 mm 244 759
8 Buchse 1010 433
9 oberes Prise Ventilgehäuse 1010 429
10 untere Klemmventilgehäuse 1010 432
11 Fluid -Blockierungsring 1010 354#
12 O-Ring-26x2 mm 246 549#
13 Ventile Montage - vollständig (ohne Pos. 14) 1010 305
14 Körper - vollständig (für Pos. 13) 1015 456
15 Nuss mit Kinkschutz-M16x1-ã 12 mm 1005 443
16 Ellbogenverbindung 1010 051
17 Allen Zylinderschraube - M5x20 mm 222 950
18 Allen -Zylinderschraube - M4x12 mm 216 275
19 O-Ring-10x2 mm 243 000#
20 Stecker 1010 052
21 O-Ring-16x2 mm 1007 794#
22 Saugrohr 1010 053
23 O-Ring-6x1 mm 217 115##
24 Anschluss/Stecker 200 859
25 Schraubnippel â 1/8 "-8 mm 1010 378
26 Schlauchanschluss - 11,5/7 mm 1019 542
27 O-Ring-7x1,5 mm 1013 549#
30 Pulverschlauchsaugseite - 4,5 mm (nicht gezeigt) 1005 454*
31 Pulverschlauchtransportseite - 11,5/7 mm (nicht gezeigt) 1005 097*
32 Kunststoffrohr - 8/6 mm, blau 103 497*
33 Kunststoffrohr - 8/6 mm, schwarz 103 152*
34 Kunststoffrohr - 8/6 mm, Grün 103 519*
40 Schlauchanschluss - 8.1/4,5 mm 1010 372
41 O-Ring-8x1,5 mm 248 878#
42 Adapter 1010 370
43 Nuss mit Kinkschutz-M12X1-_ 8 mm 201 316
44 Wartungssatz â pos.
3 (2x), 6 (2x), 6,1 (1x), 11 (2x), 12 (4x), 19 (1x), 27 (1x) 1015 435
* Bitte geben Sie Länge # an
Rev. 03 01/20
Optispray ap01.1 Ersatzteileliste ï · 49
Optispray ap01.1 Ersatzteile
Feige.
11
ROMMOMEMOME [NM]
17 3.1
18 0.5
1 4.4 (gefettet)
4 3.1 (gefettet)
7 4.4 (gefettet)
Rev. 03 01/20
50 ï · Ersatzteilliste Optispray ap01.1
Optispray Twin AP01.1 Anwendungspumpe
Optispray Twin AP01.1 Anwendungspumpe â Complete (Pos. 1-14, 26-28) 1019 707
1 Allen -Zylinderschraube - M5x130 mm 1010 431
2 oberes Ende 1019 712
3 Filterelement â â µm, komplett 1014 060#
4 Allen Zylinderschraube - M5x35 mm 1005 185
5 Filterelement Körper 1010 046
6 Prise Ventilschlauch - DN7.5 1017 438#
6.1 geflochtene Hülse-Fit-up-Hilfskit für POS.
6 (nicht gezeigt) 1005 270
7 Allen -Zylinderschraube - M5x65 mm 244 759
8 Buchse 1010 433
9 oberes Prise Ventilgehäuse 1010 429
10 untere Klemmventilgehäuse 1010 432
11 Fluid -Blockierungsring 1010 354#
12 O-Ring-26x2 mm 246 549#
13 Ventile Montage - vollständig (ohne Pos. 14) 1010 305
14 Körper - vollständig (für Pos. 13) 1015 456
15 Nuss mit Kinkschutz-M16x1-ã 12 mm 1005 443
16 Ellbogenverbindung 1010 051
17 Allen Zylinderschraube - M5x20 mm 222 950
18 Allen -Zylinderschraube - M4x12 mm 216 275
19 O-Ring-10x2 mm 243 000#
20 Stecker 1010 052
21 O-Ring-16x2 mm 1007 794#
22 Saugrohr 1010 053
23 O-Ring-6x1 mm 217 115##
24 Anschluss/Stecker 200 859
25 Schraubnippel â 1/8 "-8 mm 1010 378
26 Schlauchanschluss - 11,5/7 mm 1019 542
27 O-Ring-7x1,5 mm 1013 549#
28 Dummy -Filterelement â Cometer 1014 587#
30 Pulverschlauchsaugseite - 4,5 mm (nicht gezeigt) 1005 454*
31 Pulverschlauchtransportseite - 11,5/7 mm (nicht gezeigt) 1005 097*
32 Kunststoffrohr - 8/6 mm, blau 103 497*
33 Kunststoffrohr - 8/6 mm, schwarz 103 152*
34 Kunststoffrohr - 8/6 mm, Grün 103 519*
40 Schlauchanschluss - 8.1/4,5 mm 1010 372
41 O-Ring-8x1,5 mm 248 878#
42 Adapter 1010 370
43 Nuss mit Kinkschutz-M12X1-_ 8 mm 201 316
44 Wartungssatz â pos.
3 (2x), 6 (2x), 6,1 (1x), 11 (2x), 12 (4x), 19 (1x), 27 (1x) 1015 435
* Bitte geben Sie Länge # an
Rev. 03 01/20
Optispray ap01.1 Ersatzteileliste ï · 51
Optispray Twin AP01.1 Ersatzteile
17 3.1
18 0.5
Feige.
12
ROMMOMEMOME [NM]
1 4.4 (gefettet)
4 3.1 (gefettet)
7 4.4 (gefettet)
Rev. 03 01/20
52 ï · Ersatzteilliste Optispray ap01.1
Verbindungsmaterial
1,1 Kunststoffrohr - 8/6 mm, schwarz 103 152*
1,2 Kunststoffrohr - 8/6 mm, blau 103 497*
1,6 Kunststoffrohr - 8/6 mm, Grün 103 519*
