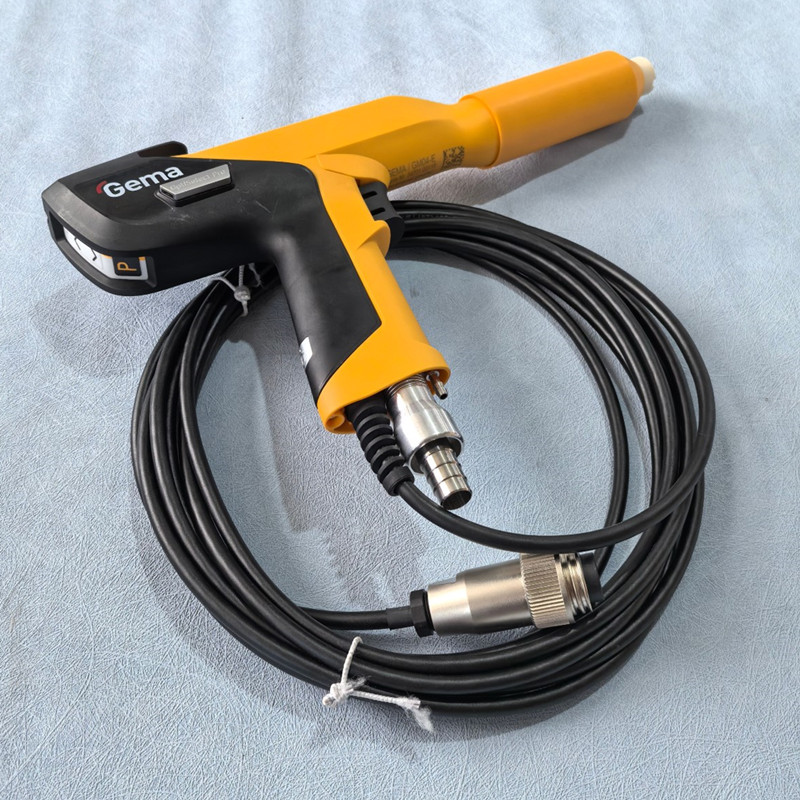

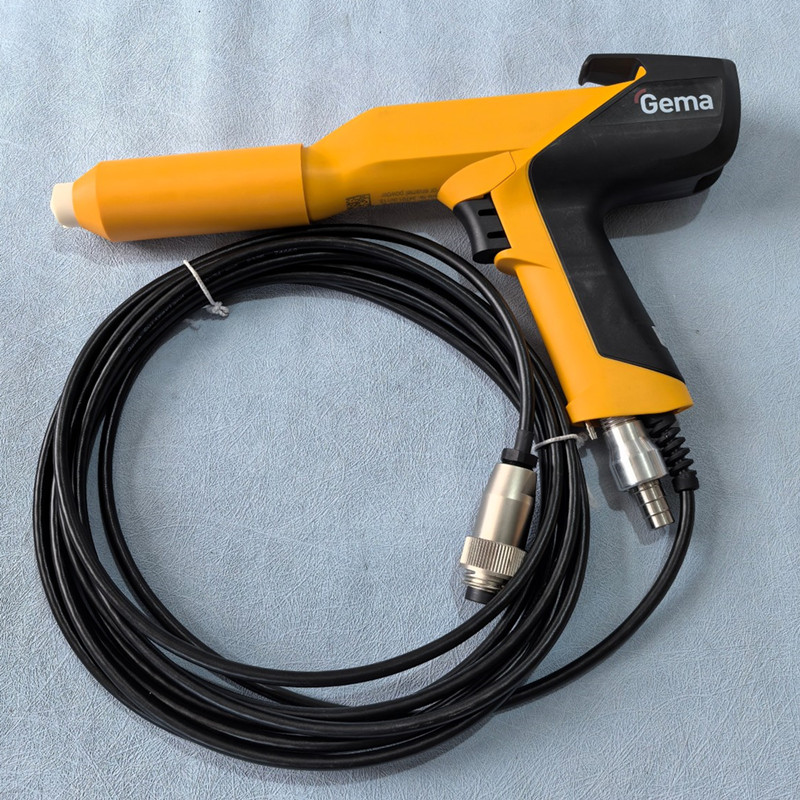

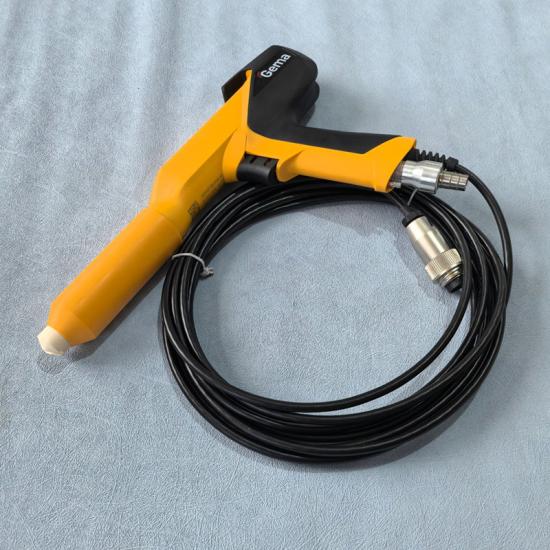

Gema Handpistole Optiselect Pro GM04-E 1019531
Code: 1019 531
Typ: Original & Nicht-Original
Es handelt sich um eine Gema-Emaille-Pulverbeschichtung.
OptiSelect Pro GM04-E – Ersatzteilliste
A
OptiSelect Pro GM04-E manuelle Pulverpistole – komplett
inkl. Flachstrahldüse, Bürste und Teilesatz, ohne Pulverschlauch, mit:
Pistolenkabel 6 m, Spülluftschlauch 6 m, negative Polarität (–) 1019 531
Pistolenkabel 12 m, Spülluftschlauch 12 m, negative Polarität (–) 1019 532
B Manuelle Pulverpistole OptiSelect Pro GM04-E (inkl. Kaskade) mit:
Pistolenkabel 6 m, negative Polarität (–) 1019 526
Pistolenkabel 12 m, negative Polarität (–) 1019 527
1 Waffenkörper – komplett 1019 521
2 Kaskade – vollständig, negative Polarität, inkl. Pos. 3 1016 911
3 Puffer 1017 704
4 Druckhalter – komplett 1017 690
5 Hinterteil 1017 683
6 Trigger – abgeschlossen 1017 686
7 Abzugsabdeckung 1017 688
8 Senkkopfschraube – M4x6 mm 1017 698
9 SuperCorona-Verbindung 1017 684
10 Gun cable 6 m – complete 1016 952
Pistolenkabel 12 m – komplett 1016 953
11 Spülluftanschluss 1017 656
11.1 Spülluftschlauch 100 854*
12 Pulverrohrhalter – komplett 1012 539#
13 Druckfeder 1001 488
14 Clipring 1007 960
15 Schlauchanschluss – komplett (inkl. Pos. 15.1) 1019 519#
15.1 O-Ring für Pos. 15 1000 822#
16 Gewindehülse (siehe entsprechende Ersatzteilliste)
17 Düse (siehe entsprechende Ersatzteilliste)
18 Kabelschutz 1017 685
19 Schraube – M3x20 mm 1017 674
20 Kontaktstreifen 1018 707
21 Passbuchse 1018 708
22 Kaskadenpuffer 1023 235
Reinigungsbürste – Ø 12 mm (nicht abgebildet) 389 765 Rev. 00 01/20
OptiSelect Pro GM04-E Ersatzteilliste • 41
Teilesatz (nicht abgebildet), bestehend aus: 1012 544
Kabelklemme 303 070
O-Ring 1000 822#
Pulverschlauch – Ø 16/11 mm (nicht abgebildet) 103 128*#
Düsenkombinationen
1 Flachstrahldüse NF28-E – komplett 1009 430#
2 Befestigungsteil NF28-E – komplett 1009 429#
3 Flachstrahldüsen-Set (ohne Pos. 5.1) 404 225#
4. Kontaktieren Sie uns unter 318 760#
5 Elektrodenhalter – komplett (ETFE) 404 209#
5.1 Elektrodenhalter – komplett (PTFE) 406 058#
6 Flachstrahldüse 404 128#
7 Gewindehülse PU04-E-NF – komplett 405 728
10 Rundstrahldüse NS11-E – komplett 1009 440#
11 Ablenkstange NS11-E – komplett 1002 249#
12 Mündung NS11-E – komplett 1009 439#
13 Gewindehülse PU04-E-NS – komplett 405 736
14 Deflektor – Ø 15 mm 400 262#
14.1 Deflektor – Ø 24 mm 400 181#
14.2 Deflektor – Ø 28 mm 400 254#
14.3 Deflektor – Ø 32 mm 400 238#
14.4 Deflektor – Ø 50 mm 400 246#
20 Verlängerung PE08-E-150 – komplett, 150 mm 1010 501#
20.1 Verlängerung PE08-E-300 – komplett, 300 mm 1010 502#
