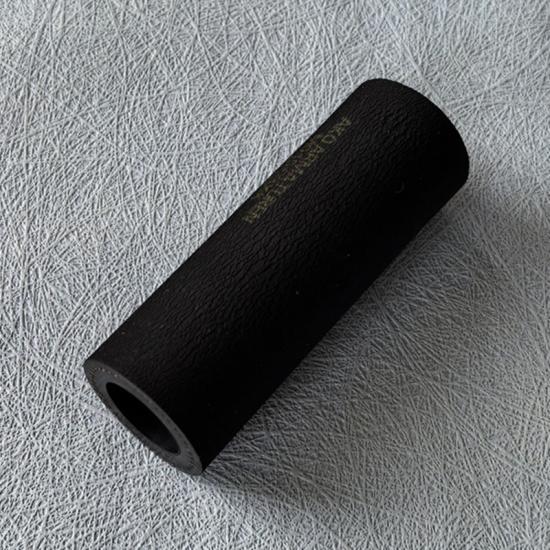

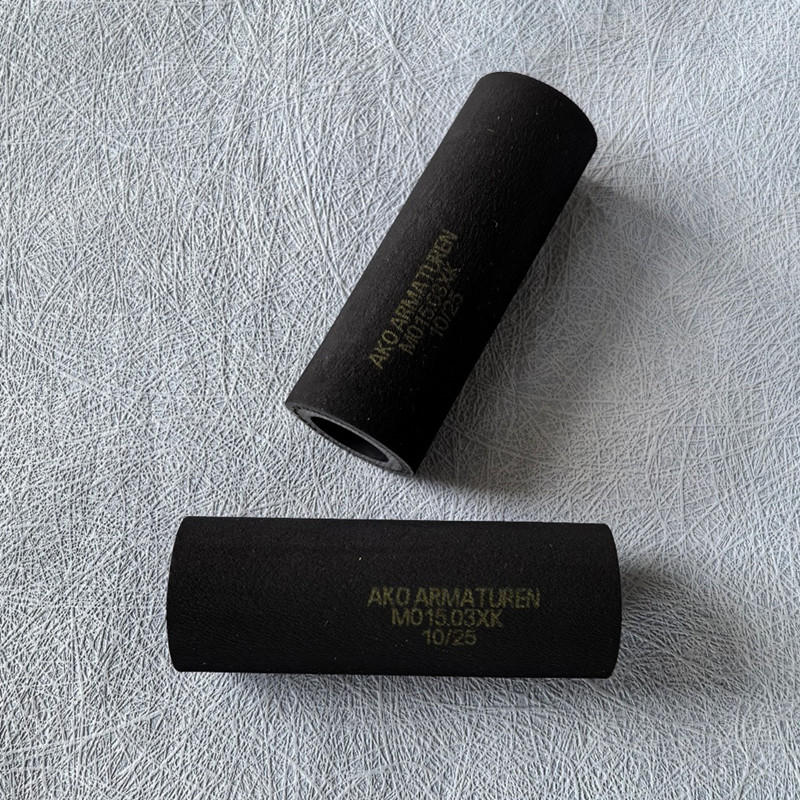

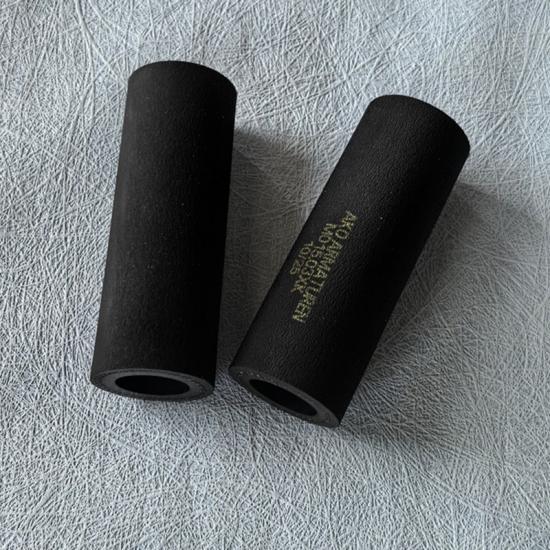

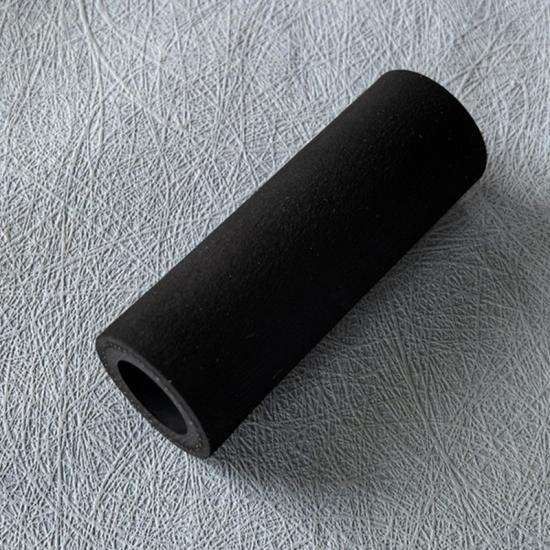

1006256 Gema PP06 Quetschventilhülse NW15mm
Marke: Gema
Code: 1006256
Typ: Original und Nicht-Original
Es wird auf der Pulverpumpe Gema Optifeed PP06 verwendet.
Pulverpumpe OptiFeed PP06
Pulverpumpe OptiFeed PP06 – komplett, mit Teilesatz, ohne Pulverschlauch 1006 245
Pulverpumpe OptiFeed PP06-E – komplett, mit Teilesatz, ohne Pulverschlauch 1007 680
1 Pneumatikgruppe – komplett (siehe entsprechende Ersatzteilliste)
2 Ventilplatine – komplett (ohne Pos. 2.1, 2.2, 2.3) 1006 540
2.1 Distanzhülse – Ø 3,1/6x15 mm 1006 987
2.2 Kontermutter – M3 262 498
2.3 Unterlegscheibe – Ø 3,2/7x0,5 mm 201 944
3 Anschlusskabel für Ventile 1006 967
4 Zündkerzenkappe – Ø 8 mm 238 023
5 Pulverkammer – siehe entsprechende Ersatzteilliste
6 Filterpatrone komplett – 8-8 mm 1006 670
7 Filterpatrone komplett – 8-6 mm (ohne Abb.) 1006 669
8 Druckregler – 0,5-8 bar, G1/8" 1006 241
9 Manometer – 1 ... +9 bar - 1/8" 1005 827
10 Schutzkappe für Anschlussdose 206 474
11 Schutzkappe für Stecker 206 458
12 Schalldämpfer – 1/2" 1006 969
Anschlusskabel – L=5 m (ohne Abbildung) 1003 651
Anschlusskabel – L=30 m (ohne Abbildung) 1004 112
Anschlusskabel für Füllstandssensor LM02 – L=6 m (ohne Abbildung) 1003 229
V 02/18
OptiFeed PP06 Ersatzteilliste • 53
Pulverpumpe OptiFeed PP06
Pulverpumpe OptiFeed PP06
5
4
3 1
6
8 8
9 9 9
2
12
11 10 V 02/18
54 • Ersatzteilliste OptiFeed PP06
Pulverpumpe OptiFeed PP06 – pneumatische Gruppe
1 Endplatte 1006 239
2 Magnetventil 1006 237
3 Versorgungsstation 1006 234
4 Magnetventil 1006 236
5 Nebenstelle 1006 235
6 Magnetventil 1006 238
7 Endplatte 1006 240
8 Präzisions-Druckregler – 1/8", 0,5-8 bar 1006 986
9 Schalldämpfer – Durchm. 12 mm 1006 707
10 Vakuumerzeuger 1006 242
V 02/18
OptiFeed PP06 Ersatzteilliste • 55
Pulverpumpe OptiFeed PP06 – pneumatische Gruppe
Pulverpumpe OptiFeed PP06 – pneumatische Gruppe
1
2
3
4
5
6
3
6
7
10
9
8
4
6 V 02/18
56 • Ersatzteilliste OptiFeed PP06

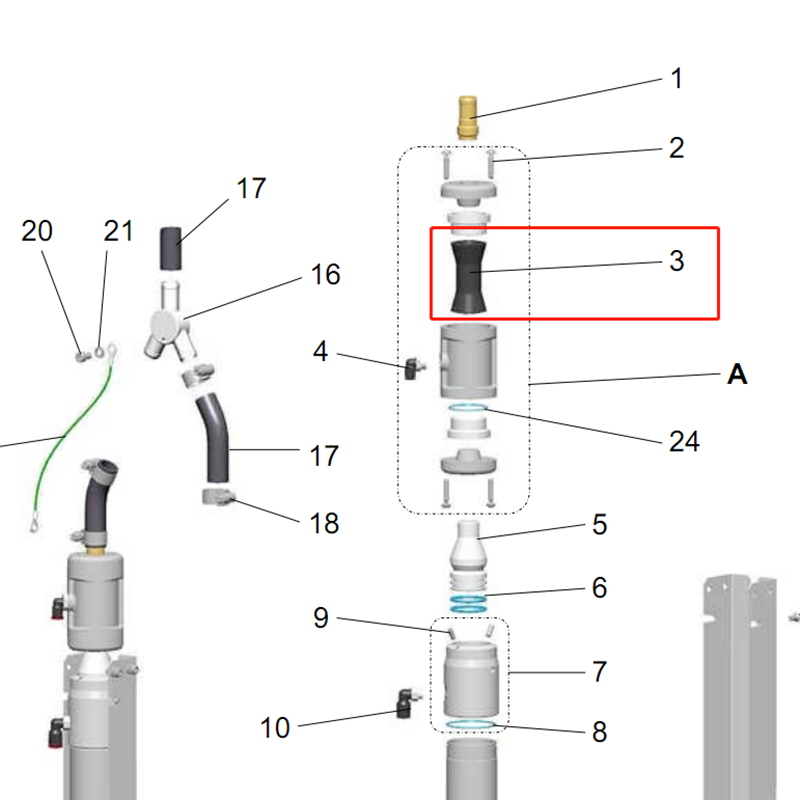

Pulverpumpe OptiFeed PP06 – Pulverkammer
A Quetschventil – NW15 mm 1006 255
1 Schlauchanschluss – ID15 1003 301#
1.1 Schlauchanschluss – ID15 (Emaille-Version) 1006 591#
2 PT-Schrauben – 50x25 mm 1003 558
3 Hülse – NW15 mm 1006 256#
4 Winkelstück – 1/8"-6 mm 265 691
5 Anschlussnippel 1006 495
5.1 Anschlussnippel (Emaille-Ausführung) 1006 493
6 O-Ringe – Ø 30x3 mm 1003 533#
7 Konusanschluss – komplett, inkl. Pos. 8 und 9 1006 254
7.1 Konusanschluss (Emaille-Ausführung) – komplett, inkl. Pos. 8 und 9 1007 673
8 O-Ringe – Ø 39x3 mm 1006 278
9 Innensechskantschraube – M5x12 mm 1006 498
10 Winkelstück – 1/8"– Ø 8 mm 251 372
11 O-Ring – Ø 46x1,5 mm 1006 279#
12 Mantelrohr 1006 251
13 Filterelement – 40/30 mm 1006 252#
14 Verschlussstopfen – 1/8" 263 826
15 Senkkopfschraube – M5x10 mm 214 671
16 Y-Stück 1006 962
17 Pulverschlauch – Ø 16/23 mm 1010 040*#
17.1 Pulverschlauch – Ø 16/23 mm (Emaille-Ausführung) 1008 087*#
18 Schlauchschelle 17-25 mm 223 085
19 Erdungskabel – komplett 1006 990
20 Zylinderschraube mit Innensechskant – M6x10 mm 216 399
21 Fächerscheibe – A-Typ, M6 216 054
22 Zylinderschraube – M5x12 mm 239 941
23 Fächerscheibe – A-Typ, M5 231 045
24 O-Ring – Ø 32x1,5 mm 1006 264#
Wartungsset für Pulverpumpe PP06 (ohne Abbildung) 1006 267
