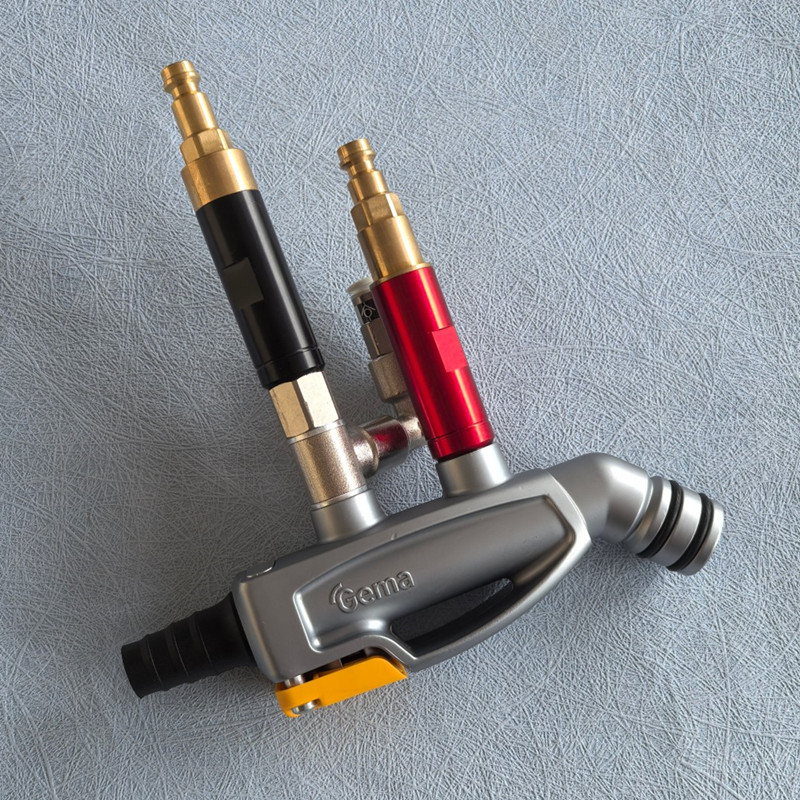

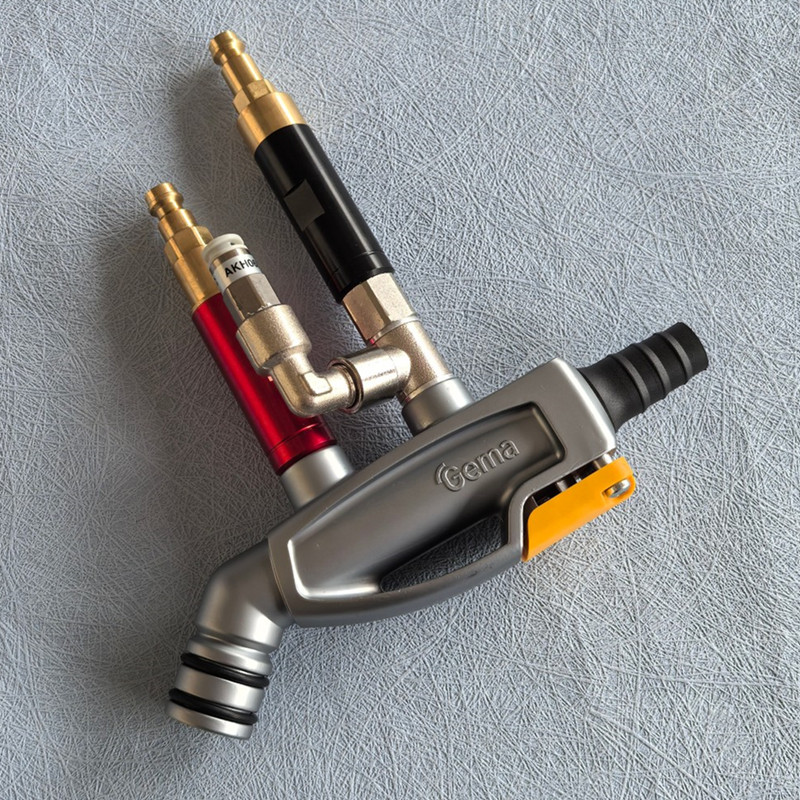

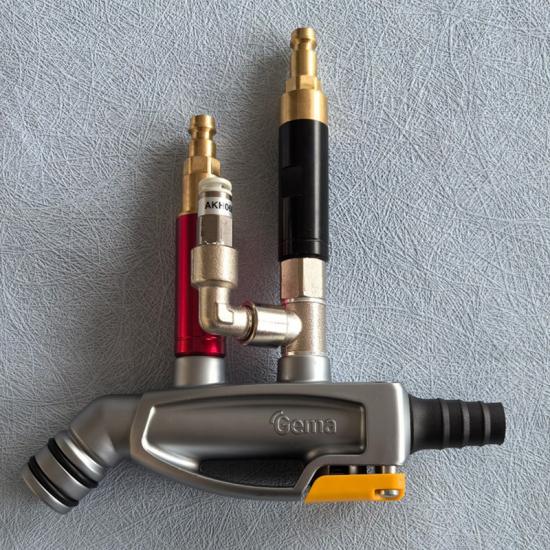

1016714 Gema Ig07-P-Pulverinjektor
Marke: Gema
Code: 1016714
Typ: Original und nicht originell
Gema Pulver Injector Optiflow Ig07-P 1016714

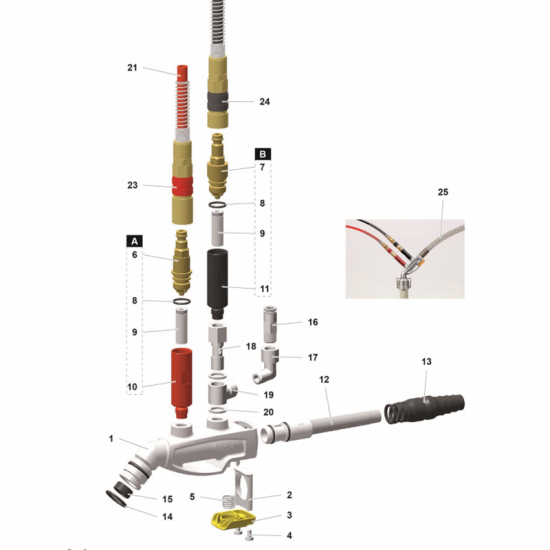

Optiflow Ig07-P-Ersatzteilliste
Optiflow Ig07-P-Pulverinjektor-komplett (pos. 1-20) 1016 714
Eine Förderung der Luftprüfventileinheit (rote Markierung) vollständig (inkl. Pos. 6, 8, 9 und
10)
1015 830
B ergänzende Luftprüfventileinheit (schwarze Markierung) vollständig (inkl. Pos. 7, 8, 9
und 11)
1015 831
1 Injektorkörper ohne POS.
14 und 15 1015 102
2 DIEGE GATE 1015 104
3 Release -Trigger 1014 810
4 Schraube M3x6 mm 1014 812
5 Kompressionsfeder 1014 813
6 Stecker (Luftvermittlung) NW 5,5 1004 366
7 Stecker (ergänzende Luft) - NW 5,5 1004 367
8 O-Ring-11x1,5 mm 1000 532
9 Filterelement 1015 832
10 Körper (rot) 1015 835
11 Körper (schwarz) 1015 836
12 Kartusche - Complete 1016 561#
13 Schlauchanschluss â Complete (inkl. Pos. 13.1) 1014 806
13.1 O-Ring-13x1,5 mm 1019 731#
14 O-Ring-16x2 mm 1007 794#
15 axiale Dichtung - komplett 1014 814
16 Scheckventil â 1/8 "-6 mm 1000 985
17 Ellbogengelenk â 1/8 "-1/8" 237 604
18 Hohlschraube â 1/8 "-1/8", Single 251 283
19 Schwenkring-1/8 "-1/8, Single 241 903
20 Dichtungsring - 10.2/13,8x1,5 mm 251 275
21 Förderung des Luftschlauchs - 8/6 mm (rot) 103 500*
22 ergänzende Luftschlauch - 8/6 mm (schwarz) 1008 038*
23 Schnellfreisetzungskupplung zur Vermittlung von Luftschlauch-NW5-ã 8 mm 261 645
24 Schnellfreisetzungskopplung für zusätzliche Luftschlauch-NW5-ã 8 mm 261 637
25 Kinkschutz 1008 844
Pulverschlauch â 66 Typ, Poe, 16/11 mm, mit leitender Streifen (Standard) 105 139*#
Pulverschlauch â 74 Typ, POE, 15/10 mm, mit leitender Streifen 1001 673*#
