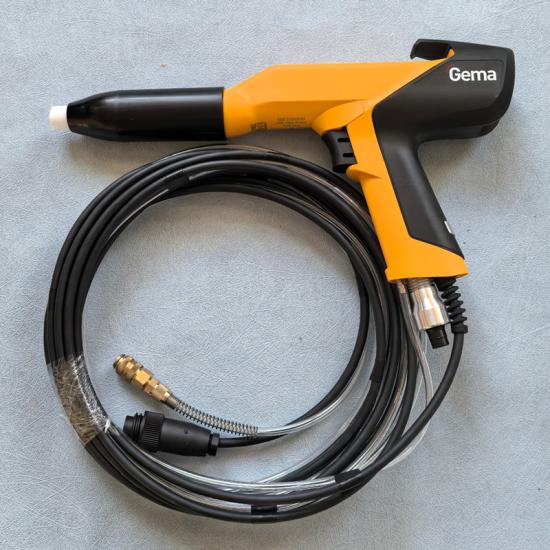

Gema GA02 Pulverpistole 393568
Marke: Gema
Code: 393568
Typ: Original und nicht original
Dieses Produkt passt zur automatischen Pulverbeschichtungslinie von Gema.
OptiGun 2-A Automatik-Pulverpistole - komplett, negative Polarität, inkl. Pos. 1-6 393 568
OptiGun 2-A Automatik-Pulverpistole – komplett, positive Polarität, inkl. Pos. 1-6 393 576
1 Pulverpistolenkörper OptiGun 2-A - komplett, negative Polarität 393 649
Pulverpistolenkörper OptiGun 2-A - komplett, positive Polarität 393 657
2 Gewindehülse - siehe Ersatzteilliste „Düsenkombinationen“
3 Flachstrahldüse - siehe Ersatzteilliste „Düsenkombinationen“
4 Pistolenkabel - komplett, 20 m (65,61 ft), siehe auch Ersatzteilliste „Pistolenkabel“ 393 827
5 Teilesatz (ohne Abb.), bestehend aus: 385 670
Kabelbinder mit Klettverschluss Verschluss 303 070
Zylinderschraube - M8x50 mm 235 113
Kopfschraube - M4x5 mm 216 763
Unterlegscheibe - Ø 8,4/20x2 mm 215 880
Schnellkupplung - NW5, Ø 6 mm 200 840
6 Reinigungsbürste - Ø 12 mm (nicht abgebildet) 389 765
7 Pulverschlauch - Ø 16/11 mm (nicht abgebildet) 103 012*
8 Spülluftschlauch - Ø 6/4 mm (nicht abgebildet) 103 144*
Automatikpistole OptiGun 2-A - Pistolenkörper
1 Schaft OptiGun 2-A - komplett, negative Polarität (siehe Ersatzteilliste „Schaft“) 393 665
Schaft OptiGun 2-A – komplett, positive Polarität (siehe Ersatzteilliste „Schaft“) ) 393 673
2 Pulverrohr - komplett 385 182#
3 Pulverpistolenaufsatz 382 817
4 Klemmhülse 358 584
5 Schlauchanschluss - komplett 362 670#
5.1 O-Ring für Pos. 5 (nicht abgebildet) 232 670#
Automatikpistole OptiGun 2-A - Schaft
1 Kaskade - komplett, negative Polarität 393 703
1 Kaskade - komplett, positive Polarität 393 711
2 Adapter - komplett, inkl. Pos. 2,4 und 2,5 385 158
2,4 Einschraubnippel - 1/8"a, Ø 6 mm 251 542
2,5 Steckkappe - 1/8"a 265 560
3 Adapterstück - komplett, inkl. Pos. 3.3 385 069
3.3 Flachkopfschraube - M4x6 mm 267 139
4 Schaft (ohne Kaskade) 393 681
5 Hohlschraube 382 680
6 Dichtung 382 698
Automatische Pulverpistole OptiGun 2-AX – komplett
Automatische Pulverpistole OptiGun 2-AX – komplett, negative Polarität , inkl. Pos. 1-5
Automatische Pulverpistole OptiGun 2-AX - 1650 393 509
Automatische Pulverpistole OptiGun 2-AX - 1450 393 517
Automatische Pulverpistole OptiGun 2-AX - 1250 393 525
Automatische Pulverpistole OptiGun 2-AX - 1050 393 533
OptiGun 2- Automatische Pulverpistole AX - 850 393 541
Automatische Pulverpistole OptiGun 2-AX - 650 393 550
1 Automatische Pulverpistole OptiGun 2-AX - komplett, negative Polarität, siehe
Ersatzteilliste "Automatische Pulverpistole OptiGun 2-AX - Pistolengehäuse".
2 Gewindehülse - siehe Ersatzteilliste „Düsenkombinationen“ 379 166
3 Flachstrahldüse – komplett, siehe Ersatzteilliste „Düsenkombinationen“
4 Pistolenkabel – komplett, 20 m (65,61 ft), siehe auch Ersatzteile „Pistolenkabel“. Liste 393 827
5 Teilesatz (ohne Abbildung), bestehend aus: 385 662
Kabelbinder mit Klettverschluss 303 070
Linsenkopfschraube - M4x6 mm 267 139
Schnellkupplung - NW5, Ø 6 mm 200 840
6 Pulverschlauch - Ø 16/11 mm (nicht abgebildet) 103 012*
7 Spülluftschlauch - Ø 6/4 mm (nicht abgebildet) 103 144*
Automatische Pulverpistole OptiGun 2-AX - Pistolenkörper Pulverpistolenkörper
OptiGun 2-AX - komplett, negative Polarität
OptiGun 2- AX – 1650, L = 1646 mm (64,80 Zoll) 393 584
OptiGun 2-AX – 1450, L = 1446 mm (56,93 Zoll) 393 592
OptiGun 2-AX – 1250, L = 1246 mm (49,05 Zoll) 393 606
OptiGun 2 -AX – 1050, L = 1046 mm (41,18 Zoll) 393 614
OptiGun 2-AX – 850, L = 846 mm (33,30 Zoll) 393 622
OptiGun 2-AX – 650, L = 646 mm (25,43 Zoll) 393 630
1 OptiGun 2-A Schaft - komplett, negative Polarität (siehe Ersatzteilliste „Schaft“) 393 665
2 Pulverrohr - komplett, ohne Pos. 4
OptiGun 2-AX - 1650 385 255#
OptiGun 2-AX - 1450
385 344# OptiGun 2-AX - 1250 385 352#
OptiGun 2-AX - 1050 385 360#
OptiGun 2-AX - 850 385 379#
OptiGun 2-AX - 650 385 387#
3 Verlängerungsrohr
OptiGun 2-AX - 1650 384 682
OptiGun 2-AX - 1450 385 441
OptiGun 2-AX
- 1250 385 450 OptiGun 2-AX - 1050 385 468
OptiGun 2-AX - 850 385 476
OptiG un 2 -AX - 650 385 484
4 Klemmteil 358 584
5 Schlauchanschluss - komplett 362 670#
5.1 O-Ring für Pos. 5 (nicht abgebildet) 232 670#
Düsenkombinationen - NF08
Düsenset - Flachstrahl, NF08, Pos. 1, 2 1000 047#
Düsensatz - Rundstrahl, Pos. 5, 6, 9 382 922
1 Elektrodenhalter (Flachstrahldüse) 1000 055##
2 Flachstrahldüse 1000 049##
3 Gewindehülse 379 166
5 O-Ring - Ø 5x1 mm 231 606#
6 Rundstrahldüse 378 518#
7 Ablenkplatte – Ø 16 mm (0,63 Zoll) 331 341#
7.1 Ablenkplatte – Ø 24 mm (0,94 Zoll) 331 333#
7.2 Ablenkplatte – Ø 32 mm (1,26 Zoll) 331 325#
8 Verlängerung – 150 mm (5,91 Zoll) ) 378 852#
8,1 Verlängerung – 300 mm (11,82 in) 378 860#
9 Elektrodenhalter, inkl. Pos. 5 (Rundstrahl-Mittelelektrode) 382 914
Düsenkombinationen - NF18-M
Düsensatz - Flachstrahl, NF18-M, Pos. 1, 2 1004 530#
1 Elektrodenhalter (Flachstrahldüse) 1004 529#
2 Flachstrahldüse 1004 527#
3 Gewindehülse 379 166
OptiGun 2-A(X) Automatische Pulverpistole - SuperCorona
SuperCorona - komplett, Nachrüstsatz, L= 215 mm 385 174#
Version mit Verlängerung 150 mm - L=365 mm 394 254#
Version mit Verlängerung 300 mm - L=515 mm 394 289#

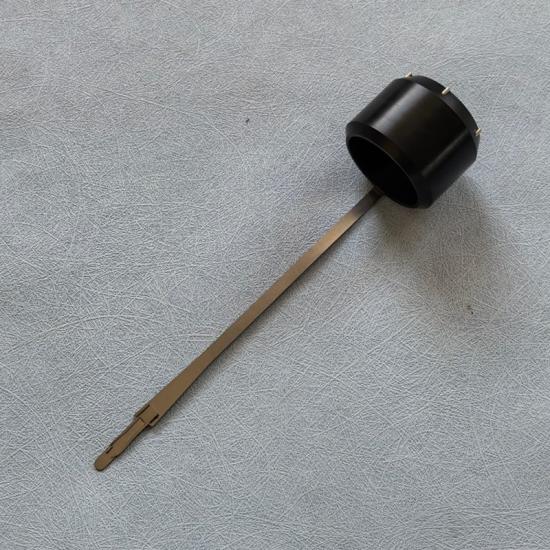

1 SuperCorona-Ring - komplett, Nachrüstset 391 980#
SuperCorona-Ring - komplett, für Version mit Verlängerung 150 mm 394 173#
SuperCorona-Ring - komplett, für Version mit Verlängerung 300 mm 394 203#
5 Spezialschraube 391 921
6 Haube 384 372
6.1 Stopfenkappe - komplett (für Pos. 6, nicht abgebildet) 1001 037
7 Kompression Feder - 0,4x2x10,9 mm 245 330
