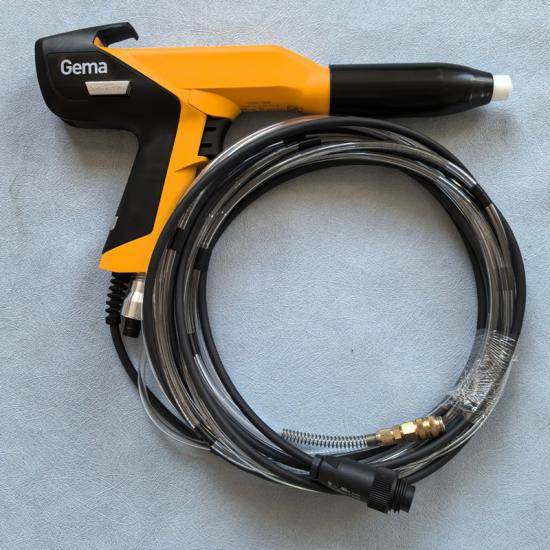

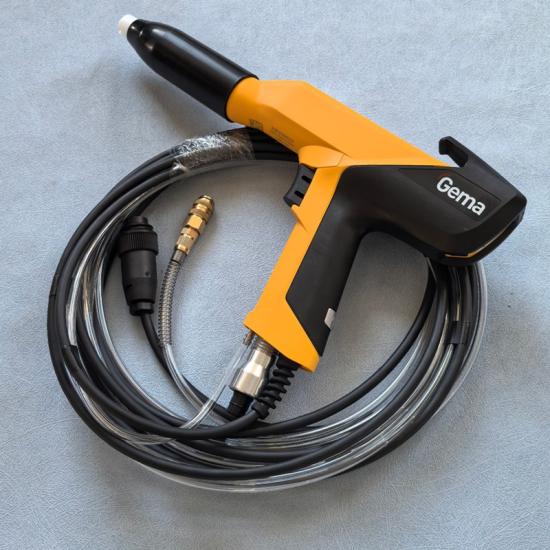

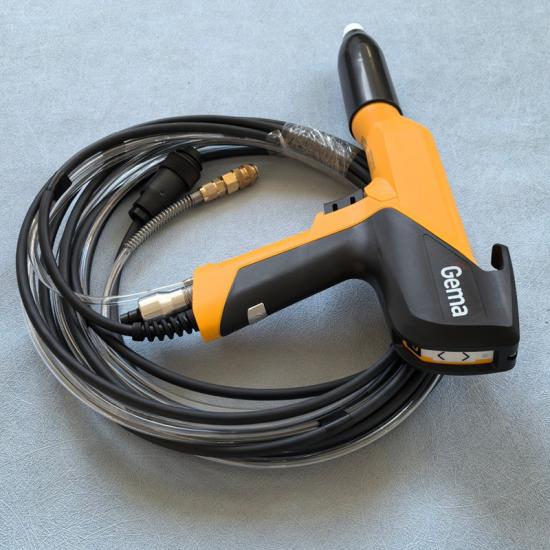

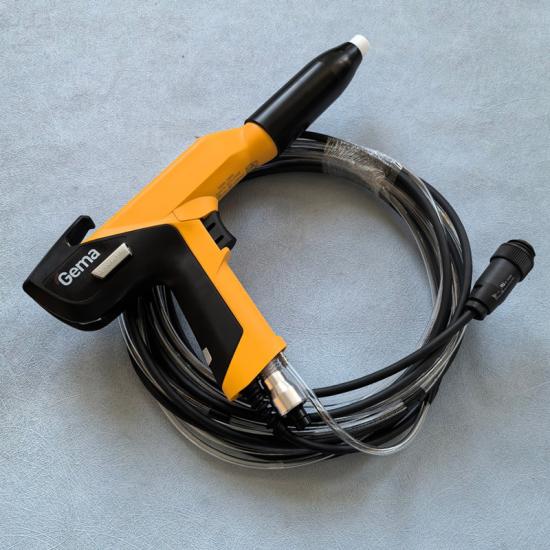

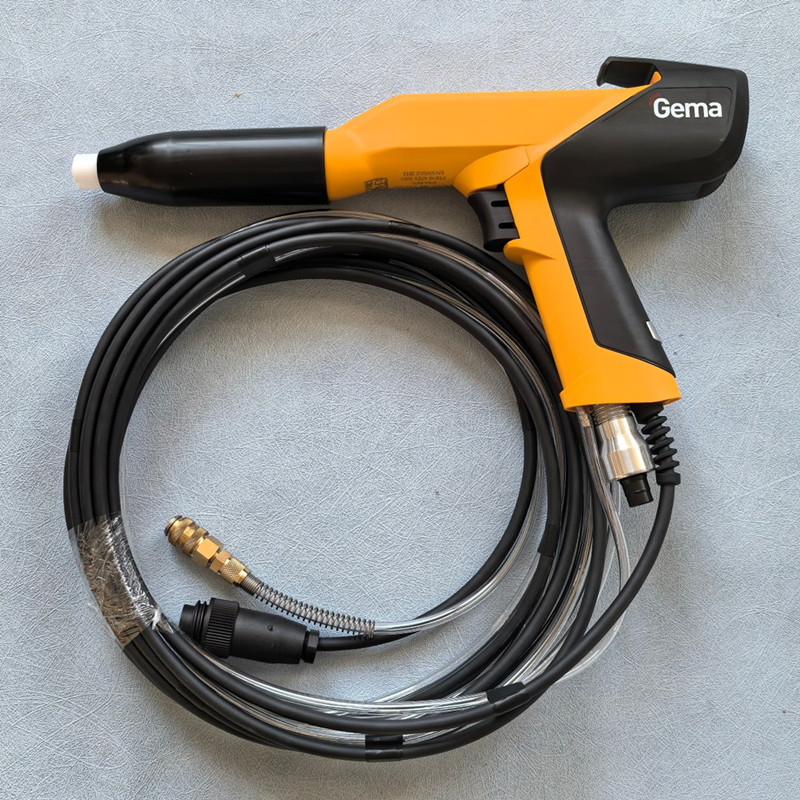

1016971 Gema Handpulverpistole GM04
Artikelnummer: 1016971
Typ: Original und Nicht-Original
komplett, Minuspol, (inkl. Pistolenkabel 6m, Spülluftschlauch 6m, Flachstrahldüse, Bürste und Teilesatz, ohne Pulverschlauch). Funktioniert mit Optiflex PRO Pulverbeschichtungsgeräten.
A
inkl. Flachstrahldüse, Bürste und Teilesatz, ohne Pulverschlauch, mit:
Pistolenkabel 6 m, Spülluftschlauch 6 m, Minuspol (–) 1016 971
Pistolenkabel 12 m, Spülluftschlauch 12 m, Minuspol (–) 1016 972
Pistolenkabel 6 m, Spülluftschlauch 6 m, Pluspol (+) 1016 973
Pistolenkabel 12 m, Spülluftschlauch 12 m, Pluspol (+) 1016 974
B Handpistolenschaft OptiSelect Pro GM04 (inkl. Kaskade) mit:
Pistolenkabel 6 m, negative Polarität (–) 1018 700
Pistolenkabel 12 m, negative Polarität (–) 1018 701
Pistolenkabel 6 m, positive Polarität (+) 1018 702
Pistolenkabel 12 m, positive Polarität (+) 1018 703
1 Pistolenkörper – komplett 1017 680
2 Kaskade – komplett, negative Polarität, inkl. Pos. 3 1016 911
Kaskade – komplett, positive Polarität, inkl. Pos. 3 1016 912
3 Puffer 1017 704
4 Druckhalter – komplett 1017 690
5 Hinterteil 1017 683
6 Abzug – komplett 1017 686
7 Abzugshaube 1017 688
8 Senkkopfschraube – M4x6 mm 1017 698
9 SuperCorona-Verbindung 1017 684
10 Pistolenkabel 6 m – komplett 1016 952
Pistolenkabel 12 m – komplett 1016 953
11 Spülluftanschluss 1017 656
11.1 Spülluftschlauch 100 854*
12 Pulverrohr – komplett 1007 958 #
13 Druckfeder 1001 488
14 Clipring 1007 960
15 Schlauchanschluss Ø 11-12 mm – komplett (inkl. Pos. 15.1) 1001 340 #
Schlauchanschluss Ø 9-10 mm – komplett (inkl. Pos. 15.1) 1002 030 #
15.1 O-Ring für Pos. 15 1000 822 #
16 Gewindehülse (siehe entsprechende Ersatzteilliste)
17 Düse (siehe entsprechende Ersatzteilliste)
18 Kabelschloss 1017 685
19 Schraube – M3x20 mm 1017 674
20 Kontaktleiste 1018 707
21 Passbuchse 1018 708
Reinigungsbürste – Ø 12 mm (ohne Abbildung) 389 765
Teilesatz (ohne Abbildung), bestehend aus: 1008 302
Multi-Spray-Adapter 1003 634#
Kabelklemme 303 070
Schlauchverbinder – komplett, für Schlauch-Innen-Ø 9-10 mm 1002 030
Pulverschlauch – Ø 10 mm (ohne Abbildung) 1001 673*#
Pulverschlauch – Ø 11 mm (ohne Abbildung) 105 139*#
PowerClean™-Modul (Option)
PowerClean-Modul – komplett 1009 528
1 Elastomerventil 1000 089#
2 O-Ringe – Ø 16x2 mm, antistatisch 1007 794#
3 Fluidisierungsrohrlager 1007 356
4 Fluidisierungsrohr 1007 355
5 Haltewinkel 1009 524
6 O-Ringe – Ø 27x2 mm 1009 525
SuperCorona
1 SuperCorona PC.. 1018 291#
